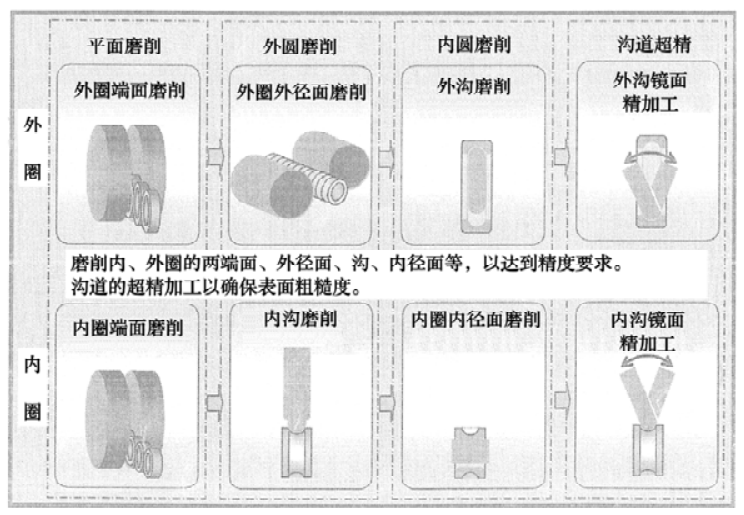

图1  球轴承的磨削、超精加工工序实例

1.1 平面磨削

用双端面磨床磨削内、外圈的两端面。双端面磨削是按规定的间隔、正确校准并装配两块砂轮，使套圈通过两砂轮之间，以规定的尺寸与平行度精磨两端面，能实现连续的高效率加工。

1.2 纵向进给贯穿无心磨

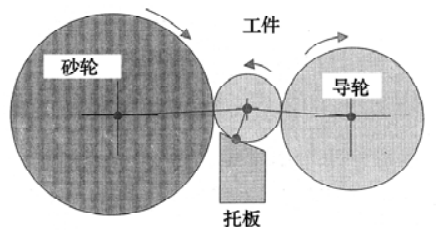

用纵向进给贯穿无心磨床磨削外圈外径。其方法为：无心磨床导轮、托板和砂轮3点支承外圈，导轮旋转外圈，砂轮旋转进行磨削。由于并不具备如卡盘加工一样的工件旋转中心，所以称为无心磨削，其结构如图2所示。

图2  纵向进给贯穿无心磨

1.3 支承块无心磨削

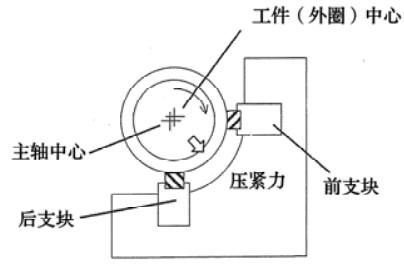

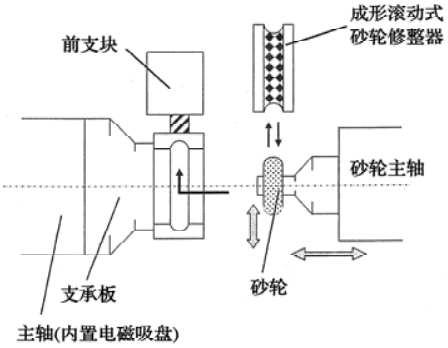

图3为支承块无心磨削示意图。用支承块分别支承已在磨削中的外径面或内沟，用电磁力将端面吸附到称为支承板的夹具上，在主轴旋转驱动的状态下磨削外沟或内径面。主轴中心与用支承块支承的工件(外圈)中产生偏心，利用由于偏心与旋转产生的推压力，工件稳定地在支承块上旋转。外径与外沟可按恒定壁厚加工，能够得到规定的沟与外径的同心度与沟圆度。

图3  外沟的支承块式无心磨削

为实现圆弧状的R形沟，要将砂轮成形为R形状(砂轮修整)，复制并加工出该形状。R形修整中，有以下方法：复制预先制作出了其R形状的成形滚动式砂轮修整器形状；与旋转单一金刚石修整工具进行修整的方法。

内沟也是支承块式无心磨削，而该工序用支承块支承被磨削的沟进行磨削。因为用支承块支承磨削面，并不像前述的外沟磨削那样，已处在成为圆度基准面上，用该工序加工出新的圆度。为范成加工。该圆度的范成机理与外圈的无心磨削一样，无心前托块与后支块相当于无心磨床的托板与导轮。

1.4 超精加工

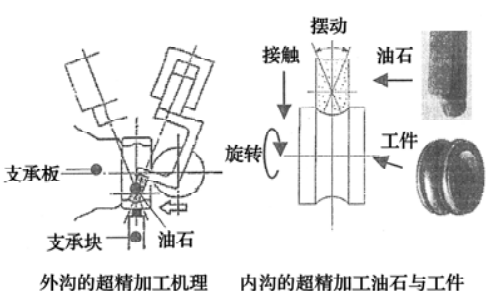

图4为球轴承的超精加工示意图。超精加工是将粒度细小的油石压在旋转的工件上(如内、外圈)，与工件旋转呈直角方向上给予微小的摆动，精加工工件表面。至于球轴承沟道的超精加工，是以沟R中心为油石摆动中心，进行加工。此外，开始时，使用适应于工件形状的油石，由于并不实施油石的修整，利用由于油石磨耗导致的油石自锐作用，一边维持油石形状，一边持续进行加工。

图4  球轴承的超精加工

超精加工表面为镜面，由于凹凸少，油膜破裂难，所以具有以下特性：耐磨性、耐蚀性优异；由于产生的加工热量小，加工变质层很薄，故承载能力高；与断续式切削加工痕迹的磨削面不同，由于形成连续的切削加工痕迹，产品静音性能好。

2 轴承加工技术方向

2.1 应对难切削材料的加工技术

从磨削特性来看，高功能的新材料基本上属于难切削材料，产生加工效率差，砂轮锐度维持难的问题。作为适应于难切削材料的磨削技术，首先提及的是扩大CBN砂轮的应用范围。CBN砂轮的磨粒硬度与锋利度、寿命优于传统的氧化铝砂轮，适合于难切削材料，但有修整性能及价格上(高)的问题，不过其应用范围在逐步扩大。

2.2 应对环境问题的加工技术

作为一项与环境协调的磨削加工技术是开发加工冷却润滑液(冷却液)。冷却液被用于加工部位的润滑、冷却、清洗，磨削加工的多数情况下是加工时产生热量，根据表面精度质量的要求，需大量使用冷却液。正在开发的技术是用必要的最少量的冷却液进行磨削加工，以及利用雾滴及油雾冷却的加工技术。

为了削减CO₂排放，首先采取的对策是提高磨床及超精加工机床的能源效率。但是，作为加工技术，如从去除加工所需的能源来看，磨削比车削需要更多的能源。因此，有必要通过削减磨削加工余量或硬车，以削减磨削的负荷，在整个工序上实现节能。

2.3 应对高精度化的加工技术

提高机床主轴轴承的旋转精度，对电机轴承的振动、静音性等要求越来越高。

为提高轴承的旋转精度，通过磨削设备的低振动、高精度化，优化磨削条件，排除磨削状态的干扰，以提高圆度，应使用亚微米级圆度的主轴轴承。

为实现轴承的低振动、静音化，改善滚动体滚动面的超精加工质量，有利于大大提高表面粗糙度与圆度等。

2.4 应对低成本化的加工技术

对轴承的磨削技术也在提出低成本化要求。因此，提高自动生产线的产量，开发低价格的生产线设备，生产线运转的省人化、无人化技术是必要的。

要提高产量，必须压缩循环时间，提高设备运转率。为缩短作业周期，必须开发能压缩上料等空转时间的设备，开发提高磨削效率的技术。

为提高磨削效率，使用CBN砂轮、陶瓷砂轮的实例在增加，这类砂轮具备超过传统的氧化铝砂轮的磨粒强度与锋利度。即便在超精加工工序中，也在通过砂轮的开发，确保削减磨削加工余量，谋求压缩加工时间。

此外，为同时兼顾提高磨削效率与高精度化，有必要实现磨削设备的高刚度化、低振动、高精度化，通过功能的集中与重新评价设备的制造工艺，开发能同时兼顾低成本及高效率、高精度化的设备。

在省人化、无人化操作系统方面，正在进行的开发是，对于过去用人力实施的加工状态的监测、金刚石磨具磨耗及机械的热变形，不通过人力，能自动地处理尺寸调整，交换磨具及设备异常时的处置等的系统。

2.5 适应于多品种少批量生产的加工技术

作为应对装置(装备)的更换方式，以包括在自动化生产线上的搬送在内的夹具、工具及修整装置的交换，容易提高精度为目标，正在开发在以上诸多方面做了精心考虑的加工设备与生产线。
